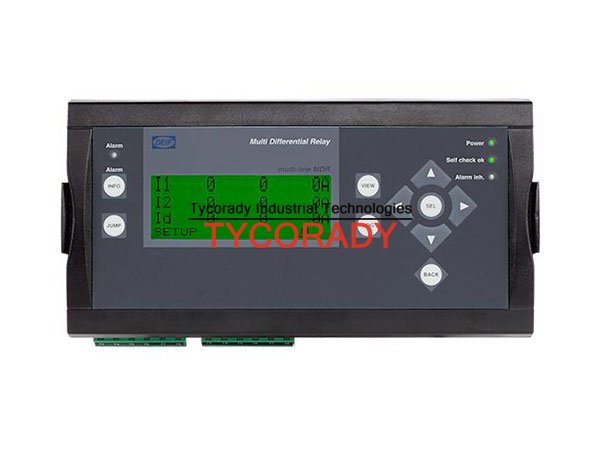

DEIF差動保護模塊MDR-2

　　MDR-2是先進的組合式差動保護和短路保護繼電器，用于發電機內部短路保護(泄漏電流)。

　　即使在發生故障跳閘的情況下，MDR-2仍具有可調的跳閘特性功能，可補償不平衡的電流測量，從而完全避免了故障跳閘。

　　MDR-2使您可以直接訪問所有設置，并可以按時間順序記錄多達150個歷史事件/警報。該裝置的集成LCD屏幕顯示所有測量和計算的值，無需額外的儀表或接線，并有助于在調試中確定故障位置并進行故障查找。

　　可用的選項包括塊(發電機+升壓變壓器)保護選項以及短路和過電流保護選項。

　　響應時間短(70毫秒)

　　發電機兩側的三相電流檢測

　　主動調整不平衡電流測量

　　測量精度1*

　　顯示指示器用于所有測量

　　DIN導軌或基座安裝，帶可遠程安裝的顯示器

　　所有設置都可以使用DEIF實用程序軟件(用于多線2)或通過顯示屏進行編程。 所有參數受密碼保護。在下文中，術語“否”。 (數字)是指用于每種設置的特定數字。 的先進個數字?jǐn)?shù)字表示該設置屬于哪個組。

　　對于每種功能(警告和跳閘)，可以設置2個繼電器輸出(繼電器輸出A和B)。 對于這兩者，任何可以使用可用的繼電器中的一個(標準：繼電器1-5)。由于在發生差動電流故障時跳閘發電機斷路器是不夠的，因此必須關閉發電機。

　　取決于所討論的AVR(自動電壓調節器)，AVR也應跳閘，確保立即**發電機電壓。 建議使用例如 繼電器輸出A斷開斷路器，繼電器輸出B斷開AVR。 或者，如果不是有可能關閉引擎。停機的原因是停止由內部故障(差動)引起的破壞性電流。當前)。
